Резина — упругий и эластичный материал на основе вулканизированного каучука. Её используют там, где деталь должна гасить вибрацию, уплотнять соединение, защищать поверхность, не скользить, выдерживать изгиб, сжатие, температуру, влагу, масла или химические среды. Для точных прокладок, сальников, колец, подложек, ковриков, уплотнителей и других резинотехнических изделий удобен раскрой на плоттере с ЧПУ: он позволяет резать материал по цифровому макету без нагрева, обугливания и ручной подгонки.
Автор статьи
Александр Ермаков
Главный инженер производственного отдела ALFASAM, стаж более 15 лет
Что такое резина как материал
Резина — это высокоэластичный материал, полученный на основе каучука и различных добавок. В зависимости от состава в материал вводят наполнители, пластификаторы, антиоксиданты и другие компоненты, которые помогают повысить прочность, стойкость к износу, температуре, химическим средам, маслам, бензину, озону или атмосферным воздействиям.
В отличие от жёстких пластиков и металлов, резина способна деформироваться под нагрузкой и возвращаться к исходной форме. Благодаря этому её используют для уплотнений, амортизаторов, прокладок, ковриков, демпферов, подложек и деталей, которые работают на сжатие, изгиб, трение или вибрацию.
Коротко: резина нужна там, где изделие должно быть гибким, упругим, износостойким и способным компенсировать давление, вибрацию, удары или неровности поверхностей.
Основные свойства резины
Свойства резины зависят от состава, толщины, плотности, твёрдости по Шору, температуры эксплуатации, стойкости к средам и способа производства. Универсального вида резины для всех задач нет: материал для простой прокладки и материал для масла, бензина, высокой температуры или пищевого контакта выбирают по разным критериям.
Материал растягивается, сжимается и частично возвращает форму после нагрузки.
Резина помогает закрывать зазоры, компенсировать неровности и снижать риск протечек.
Детали из резины гасят вибрации, удары и шумы в оборудовании и конструкциях.
Отдельные марки рассчитаны на мороз, тепло, масла, бензин, химические среды или диэлектрические задачи.
Виды резины по назначению
В производстве используют резину общего назначения и специальные виды: маслобензостойкую, термостойкую, морозостойкую, пищевую, вакуумную, силиконовую, диэлектрическую, электропроводящую, огнестойкую и другие варианты. Название материала должно соответствовать условиям работы будущей детали.
| Вид резины | Особенности | Где применять |
|---|---|---|
| Общего назначения | Универсальный материал для умеренных нагрузок и стандартных условий. | Подложки, простые прокладки, амортизаторы, коврики, защитные вставки. |
| Маслобензостойкая | Лучше переносит контакт с маслами, топливом и техническими жидкостями. | Прокладки, уплотнители, сальники, детали оборудования и транспорта. |
| Термостойкая | Рассчитана на повышенные температуры и тепловые нагрузки. | Промышленные прокладки, элементы нагретых узлов, защитные детали. |
| Морозостойкая | Сохраняет работоспособность при низких температурах. | Уличные изделия, транспорт, оборудование, северные регионы. |
| Силиконовая | Эластичная, стойкая к температуре, часто используется в специальных задачах. | Уплотнения, прокладки, медицинские, пищевые и термостойкие изделия. |
| Диэлектрическая | Используется как изолирующий материал. | Электротехника, защитные коврики, прокладки, изолирующие детали. |
Какие характеристики учитывать
Перед заказом важно не просто назвать материал «резина», а уточнить параметры. Для технических изделий критичны толщина, твёрдость, рабочая среда, температура, допуски, отверстия, внутренние вырезы и нагрузка. Для ковриков и покрытий — износостойкость, рельеф, противоскользящие свойства и формат листа.
| Параметр | Что показывает | Почему важен |
|---|---|---|
| Толщина | Высоту листа или пластины. | Влияет на выбор ножа, глубину реза, жёсткость и посадку детали. |
| Твёрдость по Шору | Насколько материал мягкий или жёсткий. | Определяет уплотнение, амортизацию, износ и поведение при сжатии. |
| Рабочая среда | С чем будет контактировать деталь. | Важно для масел, бензина, воды, пара, пищевых продуктов и химии. |
| Температура | Диапазон эксплуатации. | Неподходящая резина может дубеть, размягчаться или быстрее разрушаться. |
| Допуски | Насколько точно деталь должна совпасть с посадочным местом. | Особенно важно для прокладок, отверстий, колец, фланцев и уплотнителей. |

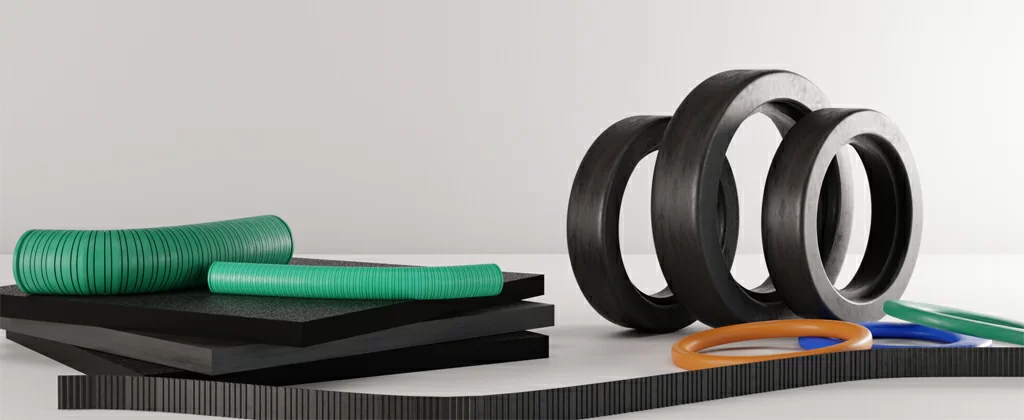

Сфера использования резины
Резиновые детали применяются в пищевой промышленности, электротехнике, строительстве, автомобилестроении, машиностроении, медицине, рекламе, быту и спортивной сфере. Из материала делают как простые плоские элементы, так и ответственные детали для оборудования.
- прокладки, шайбы, кольца, мембраны, сальники и уплотнители;
- автомобильные, спортивные, промышленные и противоскользящие коврики;
- амортизаторы, подложки, виброизоляционные и шумопоглощающие вставки;
- ремни, насадки, защитные накладки, муфты и подвижные крепления;
- штампы, клише, рекламные модули и декоративные элементы;
- диэлектрические, термостойкие и маслобензостойкие технические детали.

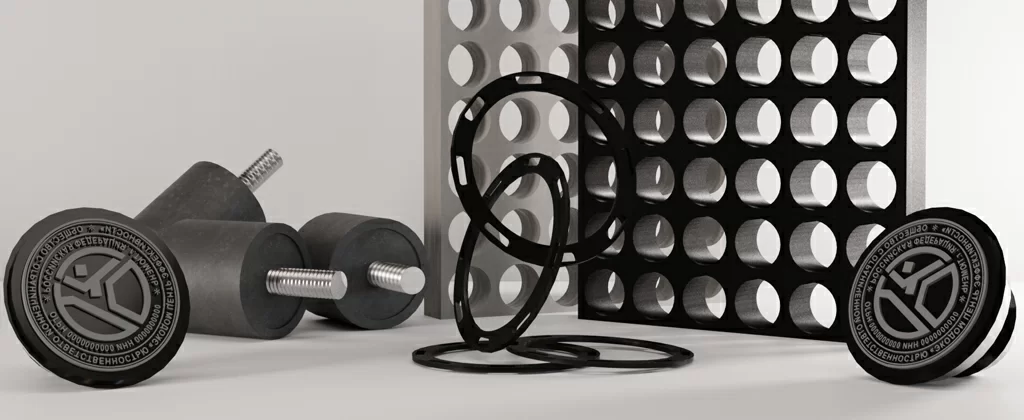

Какие изделия делают из резины
Плоттерная резка подходит для изделий, которые можно получить из листовой резины. Это могут быть простые прямоугольные заготовки, круглые прокладки, сложные контуры по чертежу, детали с внутренними окнами, отверстиями, пазами и повторяющимся рисунком.
Фланцевые, корпусные, технические и уплотнительные детали по чертежу или образцу.
Детали с наружным и внутренним контуром, отверстиями и точной посадкой.
Автомобильные, спортивные, противоскользящие, защитные и промышленные элементы.
Виброизоляционные, амортизирующие, защитные и монтажные элементы под оборудование.
Промышленность и технические детали
В промышленности резина чаще всего работает как уплотнитель, амортизатор, изолятор или защитный слой. Из неё делают прокладки под фланцы, вставки под оборудование, мембраны, диски, кольца, демпферы, накладки, прокладки под крепёж и детали для технологических узлов.
Для таких изделий важно заранее указать рабочую среду и условия эксплуатации. Деталь, которая подходит для сухого помещения, может не подойти для масла, топлива, горячей воды, пара, кислоты, щёлочи или уличного применения.
Авто, транспорт и оборудование
В транспортной сфере резина используется для ковриков, подложек, уплотнителей, виброизоляторов, защитных накладок, ремней, прокладок и деталей, которые должны выдерживать трение, грязь, влагу, перепады температуры и регулярную нагрузку.
Для таких задач особенно важны износостойкость, противоскользящие свойства, точная геометрия и правильная толщина. Если деталь укладывается в посадочное место, макет лучше готовить по реальным размерам с учётом технологического зазора.
Бытовые, спортивные и рекламные изделия
Резина подходит не только для промышленности. Из неё изготавливают спортивные маты, противоскользящие покрытия, накладки, декоративные элементы, рекламные модули, штампы, клише, подставки, защитные прокладки и детали для бытовых изделий.
В таких проектах важны внешний вид, чистый край, отсутствие нагара, одинаковый размер деталей и повторяемость партии. Поэтому плоттерная резка часто удобнее ручного раскроя, особенно когда форма сложная или изделий много.
Почему резину режут на плоттере
Резина мягкая и эластичная, поэтому при ручной резке её легко растянуть, сместить или получить неровную кромку. Плоттер фиксирует материал на рабочем столе, режет по цифровому макету и снижает влияние человеческого фактора. Это особенно важно для прокладок, отверстий, колец и повторяющихся деталей.
Ножевой раскрой не обугливает торцы и не оставляет сажу на краях деталей.
Станок повторяет контур, отверстия и внутренние вырезы по макету.
Партия деталей получается одинаковой, что важно для серийных прокладок и уплотнителей.
Можно изготовить одну деталь, тестовый образец или небольшую партию без отдельной оснастки.
Технологические нюансы резки
Результат зависит от толщины, твёрдости, эластичности, фактуры поверхности и формы детали. Чем мягче материал и чем больше мелких элементов в макете, тем внимательнее нужно подбирать режим резки и фиксацию. Для новых материалов полезен тестовый рез.
| Нюанс | Что может пойти не так | Как избежать |
|---|---|---|
| Мягкая резина | Контур может растягиваться или смещаться. | Использовать правильную фиксацию и делать тестовую резку. |
| Толстый лист | Край может требовать другого инструмента и режима. | Указать толщину, плотность и твёрдость до расчёта. |
| Мелкие отверстия | Детали могут деформироваться или рваться. | Проверить минимальные размеры и отступы в макете. |
| Точная посадка | Прокладка может не совпасть с фланцем или посадочным местом. | Готовить файл по чертежу в масштабе 1:1 и учитывать допуски. |
Как подготовить макет для резки резины
Для плоттерной резки нужен чистый векторный макет в масштабе 1:1. В нём должны быть отдельные контуры наружного реза, внутренних отверстий, пазов, прорезей, перфорации и вспомогательных линий. Если готового файла нет, можно прислать чертёж, эскиз, фото старой детали или образец.
- подготовьте контуры в натуральном размере;
- удалите дубли линий, незамкнутые контуры и случайные точки;
- укажите наружный контур, отверстия, внутренние окна и пазы;
- отметьте диаметр отверстий, межосевые расстояния и допуски;
- сообщите толщину, твёрдость и марку резины;
- для прокладок приложите чертёж фланца или старую деталь;
- для партии укажите количество каждого типоразмера.
Как подготовить материал
Материал должен быть чистым, ровным, сухим и без сильных заломов. Если резина хранилась в рулоне, ей может потребоваться время на выравнивание. Для точных деталей важно заранее проверить фактическую толщину, состояние поверхности и формат листа.
Если материал предоставляет заказчик, лучше заранее сообщить его марку, толщину, твёрдость и размер листа. Это помогает рассчитать раскладку, отходы и режим резки.
Частые ошибки при заказе
Чаще всего проблемы возникают из-за неполного технического задания. Например, заказчик присылает только общий размер детали, но не указывает отверстия, рабочую среду, толщину, твёрдость или требования к точности.
- указывать только слово «резина», без марки, толщины и твёрдости;
- не сообщать, с чем будет контактировать деталь: масло, вода, бензин, пар, кислота, щёлочь;
- не учитывать, что мягкая резина может деформироваться при слишком тонких перемычках;
- делать отверстия слишком близко к краю;
- не проверять старую прокладку на растяжение и износ перед копированием;
- запускать партию без тестовой детали при новой конструкции;
- готовить макет не в масштабе 1:1 или с дублями линий.
Как подготовить заказ на резку резины
Чтобы быстрее рассчитать стоимость, нужно описать материал, изделие и условия эксплуатации. Для простых деталей достаточно макета, толщины и количества. Для технических изделий лучше добавить рабочую среду, температуру, требования к точности и назначение детали.
| Что прислать | Зачем это нужно |
|---|---|
| Макет, чертёж или образец | Чтобы точно повторить контур, отверстия, пазы и размеры детали. |
| Толщину и твёрдость резины | Чтобы подобрать режим резки и оценить поведение материала. |
| Марку или тип материала | Чтобы проверить пригодность резины под рабочие условия. |
| Рабочую среду и температуру | Чтобы не выбрать материал, который быстро разрушится в эксплуатации. |
| Тираж и сроки | Чтобы рассчитать расход материала, время резки и стоимость партии. |
Вопросы и ответы
Можно ли резать резину на плоттере без обугливания?
Да. Плоттер режет резину ножом без теплового воздействия, поэтому торцы не обугливаются и не покрываются сажей.
Какие детали чаще всего делают из листовой резины?
Прокладки, шайбы, кольца, сальники, подложки, уплотнители, коврики, мембраны, диски, амортизирующие вставки и защитные накладки.
Нужен ли тестовый рез?
Для новой марки резины, толстого материала, сложного контура или точной посадки тестовый рез лучше сделать. Он помогает проверить край, размеры и режим обработки.
Можно ли изготовить одну прокладку?
Да, можно сделать одну деталь, тестовый образец, малую партию или серийный тираж по макету, чертежу или образцу.
