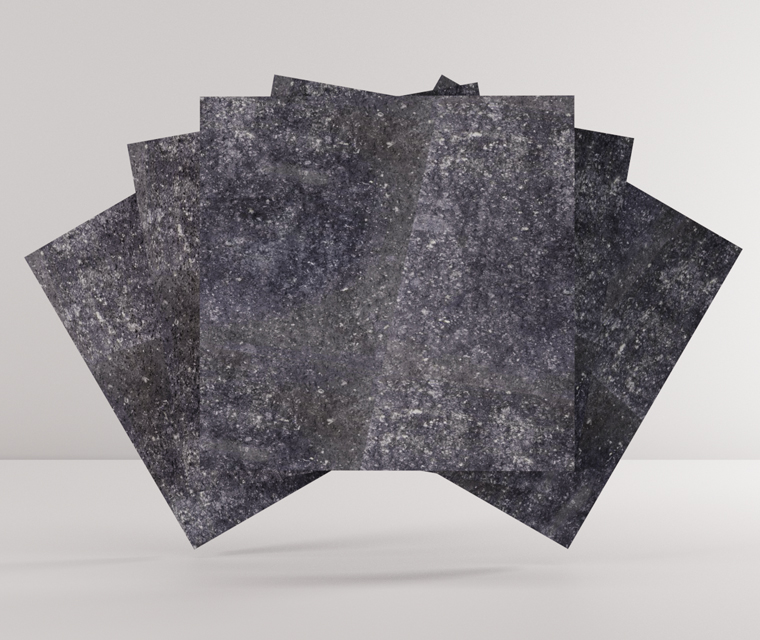

Паронит — листовой уплотнительный материал, который используют для изготовления прокладок, уплотнителей, колец, дисков, вкладышей и других технических деталей. Он нужен там, где соединение должно сохранять герметичность при давлении, температуре, контакте с водой, паром, маслами, нефтепродуктами, газами или другими рабочими средами. Для точных деталей по чертежу паронит удобно резать на плоттере с ЧПУ: без нагрева, с чистым краем и повторяемой геометрией.
Автор статьи
Александр Ермаков
Главный инженер производственного отдела ALFASAM, стаж более 15 лет

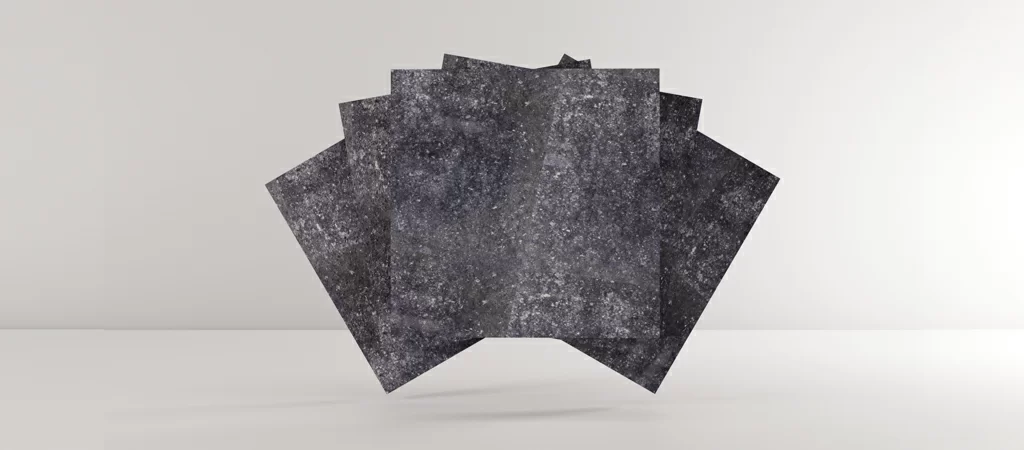

Что такое паронит
Паронит — это композиционный листовой материал на основе каучука и минеральных наполнителей. Его главная задача — работать как уплотнитель между двумя поверхностями. При затяжке соединения прокладка из паронита частично обжимается, заполняет микронеровности и помогает сохранить герметичность.
Материал используют в узлах, где обычная мягкая прокладка быстро потеряет форму или не выдержит температуру, давление и рабочую среду. Паронит выбирают для фланцев, насосов, компрессоров, котлов, трубопроводов, двигателей, теплообменников и другого оборудования.
Коротко: паронит нужен не для декоративных задач, а для технических соединений, где важны герметичность, стойкость к давлению, температуре и рабочей среде.

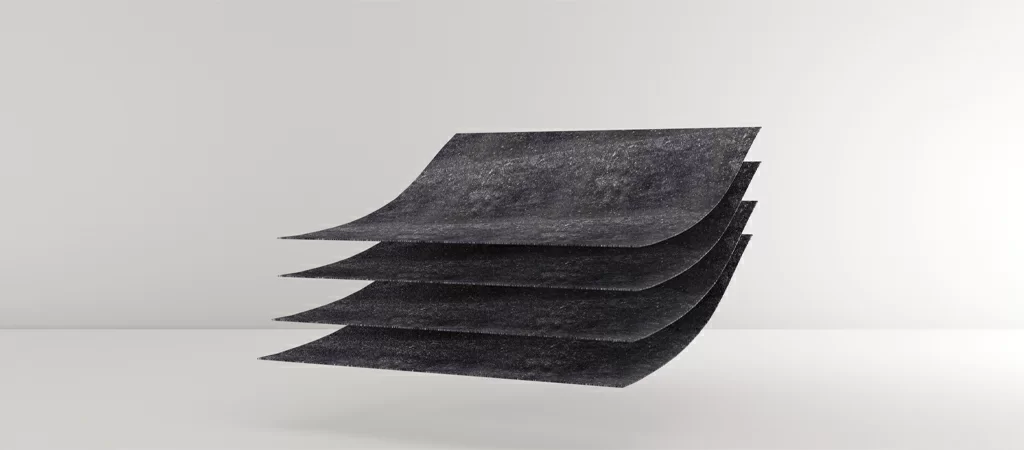

Основные свойства паронита
Паронит ценят за способность работать в условиях давления, температуры и контакта с разными средами. Он достаточно пластичен, чтобы компенсировать микронеровности стыка, и достаточно стабилен, чтобы сохранять форму в рабочем соединении.
Материал помогает уплотнять стыки, фланцы, крышки, корпуса и другие соединения.
Отдельные марки подходят для воды, пара, газов, масел, нефтепродуктов, кислот и щелочей.
Из листа можно вырезать прокладки, кольца, диски, внутренние окна, отверстия и сложные контуры.
При ЧПУ-резке партия деталей получается одинаковой и соответствует макету.
Достоинства листового паронита
Правильно выбранный паронит помогает получить плотное и надёжное соединение без лишней подгонки на месте. Материал используют в разных климатических зонах, во влажной среде, при давлении и температурных нагрузках.
- подходит для прокладок и уплотнителей разной формы;
- может работать во влажной среде, при давлении и нагреве;
- выдерживает химические и механические воздействия в рамках своей марки;
- позволяет изготавливать детали по чертежу, образцу или макету;
- хорошо подходит для малых партий и единичных технических деталей;
- при плоттерной резке даёт ровную кромку без обугливания и грубой ручной обработки.
Марки паронита и где их используют
Марку паронита выбирают по рабочей среде, температуре, давлению и назначению детали. Нельзя заменить одну марку другой только потому, что лист похож внешне: в реальной эксплуатации материал может по-разному реагировать на масло, пар, кислоту, щёлочь, газ или нефтепродукты.
| Марка | Особенность | Где применяют |
|---|---|---|
| ПОН | Паронит общего назначения. | Вода, пар, воздух, газы, растворы солей, нефтепродукты и универсальные соединения. |
| ПМБ | Маслобензостойкий паронит. | Масляные фракции, газообразные углеводороды, нефтепродукты, рассолы и топливные среды. |
| ПК | Паронит для кислых и агрессивных сред. | Кислоты, щёлочи, агрессивные газы, растворители и окислители. |
| ПА | Армированный паронит. | Соединения с повышенными требованиями к прочности, давлению и стабильности формы. |
| ПЭ | Электролизёрный паронит. | Отдельные химические и газовые среды, где требуется специальная стойкость. |
Для ответственного узла лучше выбирать марку по техническому заданию, паспорту оборудования или требованиям инженера. Если условия эксплуатации неизвестны, материал подбирают только предварительно.
Какие характеристики учитывать
Для расчёта и производства прокладок из паронита важны толщина листа, марка материала, рабочая среда, температура, давление, форма детали, количество отверстий, межосевые расстояния и требования к точности.
| Параметр | Что означает | Почему важен |
|---|---|---|
| Толщина | Высота листа, из которого вырезается деталь. | Влияет на обжатие, герметичность, выбор инструмента и посадку прокладки. |
| Марка | Состав и назначение материала. | Определяет стойкость к воде, пару, маслам, кислотам, щелочам и другим средам. |
| Давление | Нагрузка в рабочем соединении. | Неподходящая прокладка может выдавиться, разрушиться или потерять герметичность. |
| Температура | Диапазон работы узла. | При неправильном выборе материал может пересохнуть, размягчиться или потерять свойства. |
| Точность отверстий | Совпадение с болтами, шпильками, фланцами и посадочными местами. | От неё зависит удобство монтажа и отсутствие перекоса детали. |
Где используется паронит
Паронитовые детали востребованы в промышленности, транспорте, энергетике, коммунальном хозяйстве, нефтегазовой сфере, пищевом производстве, электротехнике и обслуживании оборудования. Чаще всего материал нужен не сам по себе, а как часть узла: прокладка, уплотнение, вставка или герметизирующий элемент.
- трубопроводы, фланцевые соединения, арматура и насосные узлы;
- котлы, теплообменники, компрессоры и агрегаты с давлением;
- бензиновые и дизельные двигатели, транспортное оборудование;
- нефтегазовое, металлургическое и электротехническое оборудование;
- пищевое, медицинское и производственное оборудование при подборе подходящей марки;
- ремонтные прокладки, которые нужно повторить по старому образцу или чертежу.

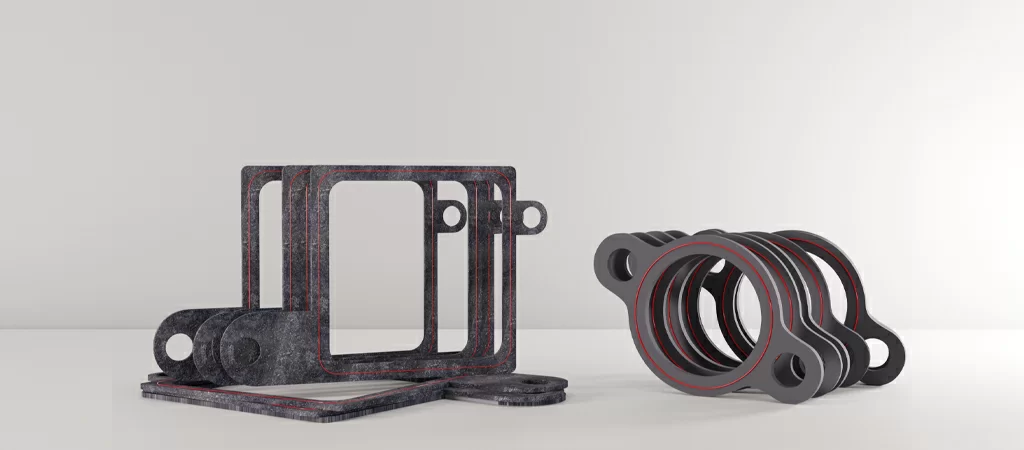

Какие изделия можно изготовить из паронита
Из листового паронита можно изготовить детали почти любой плоской формы, если она соответствует возможностям материала и оборудования. Чаще всего заказывают прокладки, кольца, диски, шайбы, уплотнители и повторение старых деталей.
Фланцевые, корпусные, насосные, компрессорные, моторные и ремонтные детали.
Детали с наружным и внутренним диаметром, отверстиями, пазами и посадочными зонами.
Элементы для герметизации соединений в агрегатах, механизмах и трубопроводах.
Крепления, вкладыши, манжеты, шаблоны и изделия по индивидуальному чертежу.
Прокладки и уплотнители из паронита
Прокладка должна повторять посадочную поверхность и равномерно обжиматься при монтаже. Если отверстия смещены, перемычки слишком тонкие или толщина выбрана неправильно, соединение может потерять герметичность.
Поэтому для паронитовых прокладок особенно важны размеры, межосевые расстояния, наружный и внутренний контур, форма окон, диаметр отверстий, количество крепежа и требования к рабочей среде. Если есть старая прокладка, её можно использовать как образец, но нужно проверить, не растянулась ли она и не изменила ли форму при эксплуатации.
Промышленность, транспорт и оборудование
В промышленности паронит применяют в узлах, где требуется устойчивое уплотнение при давлении и температуре. Это фланцевые соединения, насосы, котельное оборудование, компрессоры, трубопроводы, теплообменники, двигатели и разные ремонтные узлы.
Для транспорта и оборудования важна не только форма прокладки, но и устойчивость к маслу, топливу, нагреву, вибрации и повторным циклам работы. Поэтому в таких задачах чаще используют не универсальный материал, а марку, подходящую под конкретную среду.
Резка паронита на ЧПУ-плоттере
Плоттерная резка — бестемпературный метод раскроя. Материал режется ножом по цифровому макету, поэтому край получается чистым, без обугливания, заусенцев и следов перегрева. Это особенно важно для технических прокладок, где кромка и отверстия должны быть аккуратными.
На ЧПУ-плоттере можно выполнять прямолинейную, криволинейную и фигурную резку, делать внутренние окна, отверстия, пазы, кольца, диски и детали сложной конфигурации. Такой способ подходит для единичных изделий, ремонтных прокладок, тестовых образцов и партий.
Чертёж, макет, старую деталь, фото или описание прокладки с размерами.
Уточняем марку, толщину, рабочую среду, температуру, давление и тираж.
Выстраиваем наружный контур, отверстия, внутренние окна, пазы и раскладку на листе.
Режем деталь по макету, проверяем геометрию и при необходимости сортируем изделия по комплектам.
Безопасность и аккуратная обработка
Так как паронит является техническим композиционным материалом, при его обработке важно избегать лишнего пылеобразования, перегрева и грубой ручной доработки. Плоттерная резка помогает получить форму без обугливания и без необходимости долго подрезать кромку вручную.
Для ответственных деталей важно заранее согласовать марку материала, требования к эксплуатации и назначение изделия. Если прокладка будет работать с давлением, паром, нефтепродуктами, химией или высокой температурой, подбор материала лучше не делать «на глаз».
Для промышленного применения паронитовую деталь стоит заказывать по чертежу или образцу, а не только по примерным габаритам. Ошибка в отверстиях или толщине может повлиять на герметичность узла.
Как подготовить макет для резки паронита
Лучше всего прислать векторный макет в масштабе 1:1. Если его нет, подойдёт чертёж, эскиз, скан старой прокладки, фото с размерами или сама деталь-образец. Главное — указать все важные размеры, а не только общий внешний контур.
- подготовьте наружный контур детали в натуральном размере;
- укажите внутренние окна, отверстия, пазы и прорези;
- проверьте межосевые расстояния и диаметры отверстий;
- уберите дубли линий, случайные точки и незамкнутые контуры;
- укажите толщину листа и марку паронита;
- сообщите рабочую среду, температуру и давление, если деталь ответственная;
- для партии укажите количество каждого типоразмера.
Как подготовить материал
Материал должен быть сухим, ровным, без сильных заломов, трещин, расслоений и загрязнений. Если паронит предоставляет заказчик, важно заранее уточнить размер листа, толщину, марку и состояние поверхности.
Для точной раскладки полезно знать не только размер детали, но и формат листа. Это позволяет уменьшить отходы и заранее понять, сколько изделий поместится на одном листе.
Частые ошибки при заказе
Ошибки в паронитовых деталях обычно становятся заметны при монтаже: отверстия не совпадают, прокладка не садится на фланец, толщина не подходит, материал выбран не под ту среду или контур повторён по старой изношенной детали без проверки размеров.
- не указывать марку паронита и рабочую среду;
- выбирать толщину только «примерно», без учёта обжатия и конструкции узла;
- не проверять межосевые расстояния отверстий;
- копировать старую прокладку, которая уже деформировалась;
- делать слишком тонкие перемычки рядом с отверстиями;
- не учитывать температуру и давление в рабочем соединении;
- присылать растровую картинку вместо чертежа без размеров.
Как подготовить заказ на резку паронита
Чтобы быстро рассчитать стоимость и срок, нужно описать деталь, материал и условия эксплуатации. Для простой детали достаточно макета, толщины и количества. Для прокладки в ответственном узле лучше указать марку паронита, давление, температуру и рабочую среду.
| Что прислать | Зачем это нужно |
|---|---|
| Чертёж, макет или образец | Чтобы точно повторить внешний контур, отверстия, окна и посадочные размеры. |
| Марку и толщину паронита | Чтобы подобрать материал под рабочую среду и режим раскроя. |
| Рабочую среду | Чтобы понять, будет ли контакт с водой, паром, газом, маслом, топливом, кислотой или щёлочью. |
| Температуру и давление | Чтобы избежать ошибки в выборе материала для ответственного соединения. |
| Тираж и сроки | Чтобы рассчитать расход листа, время резки, стоимость партии и возможность срочного изготовления. |
Вопросы и ответы
Для чего чаще всего используют паронит?
Чаще всего из паронита делают прокладки и уплотнители для фланцев, насосов, компрессоров, котлов, двигателей, трубопроводов и другого оборудования.
Можно ли вырезать прокладку по старому образцу?
Да, можно. Но старую прокладку нужно проверить: она могла растянуться, обжаться или деформироваться. Лучше дополнительно указать ключевые размеры и межосевые расстояния.
Чем плоттерная резка паронита лучше ручной?
Плоттер режет по цифровому макету, поэтому детали получаются одинаковыми, с чистым краем и точным расположением отверстий. Это особенно важно для прокладок и серийных изделий.
Можно ли заказать одну деталь?
Да, можно изготовить единичную прокладку, тестовый образец, малую партию или крупный тираж по чертежу, макету или образцу.
